Хромель - 2.4870 - Nicrosil® дріт

Купити дріт хромель, 2.4870, Nicrosil: ціна від постачальника Evek GmbH

Міжнародний аналог

Марка Аналог W. Nr. Aisi Uns En Замовити
ХН70Ю ЕІ652 2.4872 N06008 Поставка з металобази, є в наявності
НХ9.5 2.4870 NiCr10 Поставка з металобази, є в наявності
НХ9 2.4870 NiCr10 Поставка з металобази, є в наявності

Хромель — 2.4870 — Nicrosil® дріт

Кожне чудо повинно знайти своє пояснення, стверджував Карел Чапек.

Склад хромели

Хромель на основі нікелю. складається з: 89−91% Ni, 8,7−10% Cr, залишок становить залізо, легированное марганцем, кремнієм, міддю, кобальтом. Відомий сплав ніхром схожого складу іноді також називають хромель А.

Переваги

Нікель надає хромели пластичність і високу стійкість до корозії. Стійка поверхнева плівка окису нікелю захищає сплав в агресивному середовищі Щільність = 8,71 г/см3. Це відносно не важкий і жаростійкий сплав. t° плавлення — близько 1450 °C. Гаряча деформація проводиться при t° 1200−1000°C, а відпал при 800−900°C. Коефіцієнт лінійного розширення хромели 12,8·1010−6/°C, питомий опір = 0,66 Ом·мм2/м. Цей сплав має вдалим поєднанням термоелектричних властивостей і жаростійкості. У контакту з іншим металом сплав виробляє при нагріванні термо-ЕРС, яка має лінійну прогресію в широкому інтервалі температур. 20−1000°C. При більш високих температурах точність знижується. Наприклад, термо-ЕРС термопари на основі хромели і платини в діапазоні від 0° до 1000 °C = близько 33 мілівольт.

Недоліки

Отримання нікелю в чистому вигляді пов’язано з цілим рядом труднощів, тому він відноситься до дорогих металів. До недоліків хромели відноситься зниження термо-ЕРС при швидкому охолодженні нижче 600 °C, після відпалу. Чим швидше сплав охолоджується, тим нижче його термо-ЕРС. Використання хромелевой дроту для вимірювальних приладів зі стаціонарним джерелом тепла понад 600 °C дає значні похибки вимірів (до 10°C). Частково це можна виправити шляхом штучного гальмування процесу охолодження в діапазоні 250−600°C, що дозволяє стабілізувати термо-ЕРС хромели і отримувати більш точні свідчення. При t° більш 1000 °C і дії окислювальних і відновлювальних газів, водню або сірки цей сплав піддається корозії. При цьому на поверхні утворюється зеленуватий наліт, який значно змінює термо-ЕРС і сприяє окрихчування сплаву.

Застосування

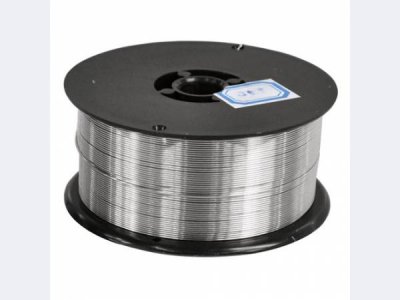

Дріт — найбільш затребувана з усієї лінії продукції (коло, стрічка) цього нікелевого сплаву Широке застосування дріт знайшла при виготовленні термопар, компенсаційних проводів, реостатів, нагрівальних приладів. Завдяки здатності зберігати стабільну термо-ЕРС на повітрі до 1000 °C, така дріт використовується в якості позитивного термоелектроду термопари хромель-алюмель (завдяки жаростійкості витримує «теплові удари» до 1300°C). Використовується при зварювальних роботах, в якості датчика температури, застосовується для компенсаційних проводів (дроти до яких приєднується термопара). Електроди пари хромель-алюмель виготовлені з дроту Діаметром 1,2 — 3,2 мм. Вони ізольовані один від одного, а також — від захисного чохла одноканальними фарфоровими ізоляторами. У свою чергу робочий кінець пари захищений порцеляновим наконечником від зіткнення з металевим кожухом.

Особливості термопар

Всі хромель-алюмель термопари, крім типів ТХА-У-XV і ТХ-VII, володіють великою інерційністю. Механічна стійкість всіх типів пар звичайна, за винятком ТХА-430 і ТХА-420, які вібраційно стійкі. Термопари хромель-алюмель демонструють відмінну роботу в окислювальному середовищі, але за умови відсутності агресивних газів. Подібне стає можливим завдяки утворенню тонкої захисної плівки окислів, яка перешкоджає руйнівної дії кисню. Лінійна характеристика ТЭДС дозволяє порівняно просто градуювати такі термопари.

В СРСР випускали хромель марок НХ9 і НХ9,5. Хромель Н. Х. 9,5 поставляється в наступних формах:

  • дріт (Діаметр 0,10 — 12,00 мм);
  • коло (Ø 12,0 мм — 100,0 мм);
  • стрічка (товщина 0,1−5,0 мм, ширина 3−600 мм).
Ni+Co Fe C Si Mn Co Al Домішок
87.4 — 90.4 ≤ 0.3 ≤ 0.2 ≤ 0.4 ≤ 0.3 9 — 10 0.6 — 1.2 всього 1.4

Фізичні властивості сплаву НХ9.5 при 20 °C

Твердість, м’який сплав Твердість, твердий сплав Температура плавлення, °C: Температура гарячої обробки, °C: Температура відпалу, °C:
HB 10 -1 = 300 МПа HB 10 -1 = 150 — 200 МПа 1435 1200 — 1000 800 — 900

Купити за оптимальною ціною

На складі Evek GmbH представлений широкий асортимент термопар. Наші представництва розташовані на Україні. Терміни виконання замовлень мінімальні. При оптових покупках надаються знижки.

icoХарактеристика сплаву Хромель НХ9,5
